1. Resumen

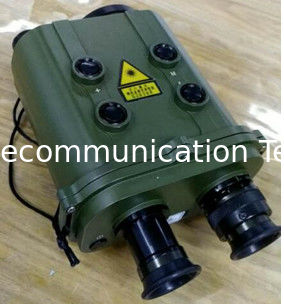

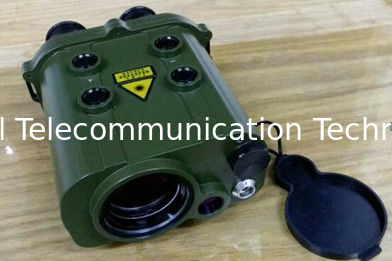

El telémetro láser portátil es una nueva generación de telémetro tipo telescopio resistente que integra electrónica, óptica y tecnología láser modernas para medir la distancia con precisión. Tiene tamaño pequeño, peso ligero, largo alcance, operación simple, menor error de rango, buen rendimiento de sellado y alta confiabilidad. Es adecuado para la medición de distancias en observación accidentada, vías navegables, lechos de ríos, postes y cables de telecomunicaciones y montaje de cables de alimentación, estudios de construcción de campos petroleros, minas, ferrocarriles y carreteras y otros campos, y configura una interfaz serie RS232 estándar y una interfaz de conexión mecánica. Puede realizar fácilmente la transmisión de señales y se puede utilizar con un instrumento de medición de ángulos para determinar la orientación del objetivo.
Característica:
Medición remota sin objetivo de cooperación;
Láser Nd:YAG, longitud de onda 1.064 micras
El rango de medición efectivo es de más de 10.000 metros;
La precisión de la medición es de 1 metro;
La luz estroboscópica de distancia digital es opcional;
Apuntando a la luz de fondo en forma de cruz por la noche;
Tres modos de medición;
Puede medir distancias en línea recta, ángulos, distancias horizontales, distancias verticales, diferencias de altura, tramos de dos puntos, etc.
interfaz de datos RS232;
Sellado, impermeable, antivibración;
Temperatura de trabajo -25 ℃ ~ +60 ℃;
2.Parámetro técnico principal
2.1 Rendimiento de detección de rango
2.1.1 Rango mínimo de medición: no más de 50 metros
2.1.2 Alcance máximo: 9999 metros
2.1.3 Rango de medición efectivo: no menos de 10000 metros
2.1.4 Precisión de alcance: ±1m (30m～1000m), ±2m (1000m～10000m)
2.1.5 Resolución de distancia: no más de 30 metros
2.1.6 Frecuencia de repetición: 6 veces/min, trabajo continuo; 10 veces/min en emergencia, 1 minuto de descanso.
2.1.7 Rango de distancia: 10 metros-6000 metros continuamente ajustable, y los datos precisos se pueden mostrar en el ocular en forma digital.
2.1.8 Tasa de medición precisa: no menos del 98%
2.1.9 Tres modos de medición.
2.1.10 Puede medir distancias en línea recta, ángulos, distancias horizontales, distancias verticales, diferencias de altura, tramos de dos puntos, etc.
2.2 Rendimiento óptico del telescopio
2.2.1 Ampliación visual: 7 veces
2.2.2 Campo de visión: 7 grados (dirección horizontal)
2.2.3 Diámetro de la pupila de salida: 6 mm
2.2.4 Distancia de la pupila de salida: 20 mm
2.2.5 Resolución: 8 segundos2.3
2.3.1 Energía
2.3.1.1 El modelo de uso es 16340, batería de litio de dos celdas con una capacidad de 700 mAh, recargable; después de que la batería esté completamente cargada, la medición de distancia no es inferior a 500 veces a temperatura ambiente (25 ± 5 ℃). Durante el proceso de medición de distancia, cuando el voltaje de la batería es bajo, se debe reemplazar la batería, pero aún puede medir 20 veces en caso de emergencia.
2.3.2 Interfaz de datos: interfaz serie RS232 estándar.
2.3.3 Adaptabilidad ambiental
2.3.3.1 Temperatura de trabajo: -25~+60℃
2.3.3.2 Humedad relativa máxima: 95~98%
2.3.3.3 La estructura anfitriona adopta un diseño sellado e impermeable y un diseño antivibración.
2.3.4 Dimensiones y peso
2.3.4.1 Dimensiones: 202 × 150 × 90 mm (el punto más grande)
2.3.4.2 Peso: menos de 1,5 kg
monitor de modo
